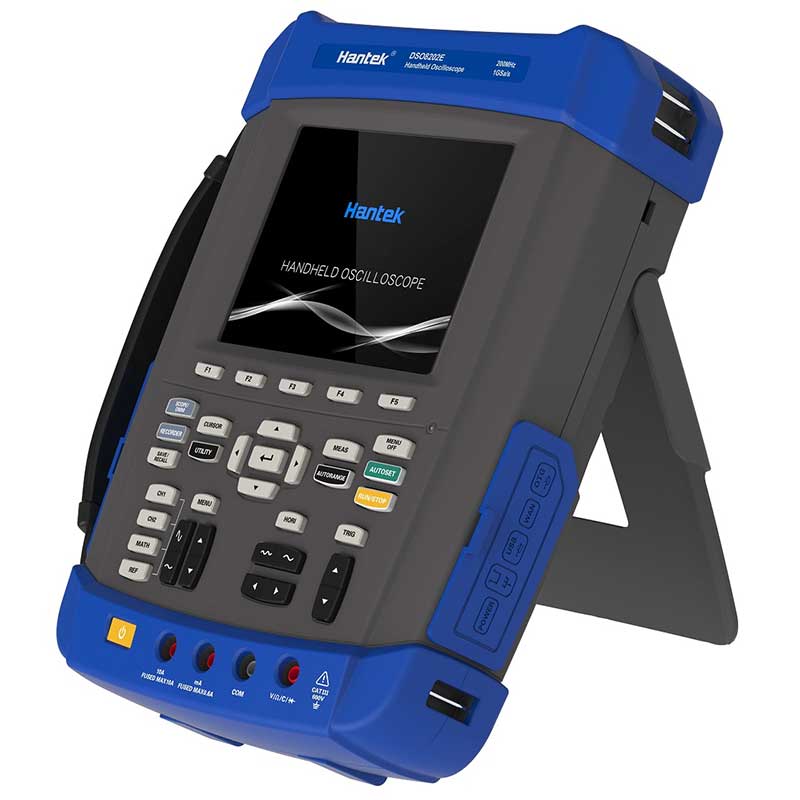

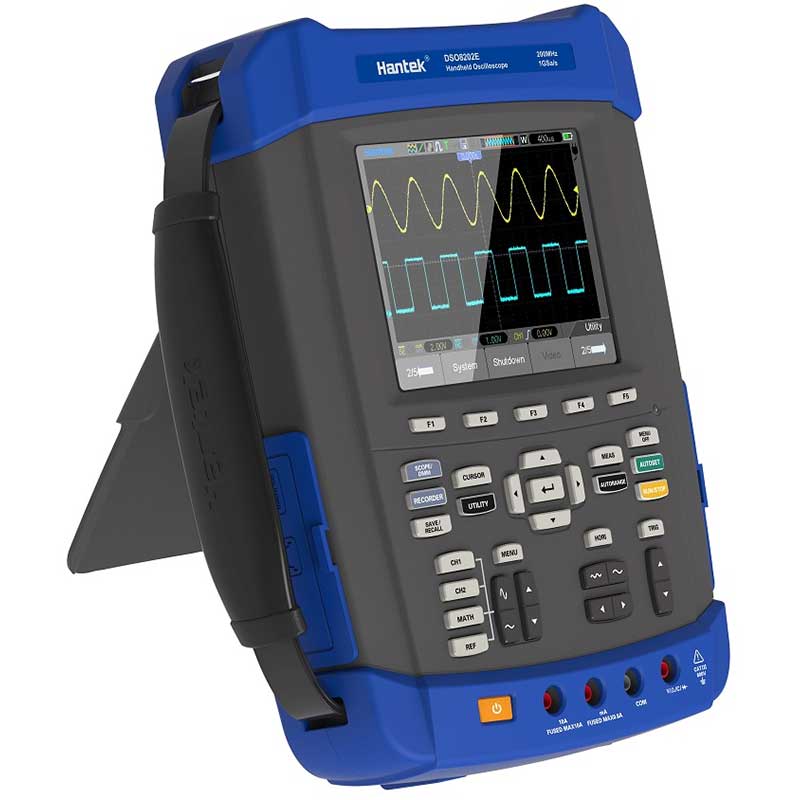

| 型號 | DSO8072E | DSO8102E | DSO8152E | DSO8202E | | | | |
| 采集 | | | | |
| 采樣類型 | 實時采樣 | | | | |
| 采集方式 | | | | | |
| 采樣 | 采樣數據 | | | | |
| 峰峰值 | 顯示高頻和隨機毛刺 | | | | |
| 平均值 | 平均波形， 次數： 4、8、16、32、64、128 | | | | |
| 輸入 | | | | |
| 輸入耦合 | 直流、交流或者接地(DC、AC、GND) | | | | |
| 輸入阻抗 | 1MΩ±2% ‖20pF±3pF | | | | |
| 探頭衰減 | 1X, 10X | | | | |
| 探頭衰減系數設定 | 1X, 10X, 100X, 1000X | | | | |
| 最大輸入電壓 | 類型 Ⅰ和類型Ⅱ:300VRMS(10×);
安裝類型類型Ⅲ: 150VRMS(1×);
安裝類型Ⅱ;以20 dB/decade為斜率，從100kHz以上開始下降到大于等于3 MHz時的交流峰值13 V,對于非正弦波形，峰值必須小于450 V。 300 V以上的偏移持續時間應小于100 ms, RMS信號電平(包括所有的通過交流藕合刪除的直流分量)必須限制到300 V。如果超出了這些值，就可能會損壞儀器。
| | | | |
| 水平系統 | | | | |
| 采樣率范圍 | 500MS/s--1GS/s | | | | |
| 波形內插 | (sin x)/x | | | | |
| 存儲深度 | 2M | | | | |
| 掃描范圍 | 4ns/div~2000s/div(以2-4-8步進) | 2ns/div~2000s/div(以2-4-8步進) | | | | |
| 采樣率和延遲時間精確度 | 500ps（在任何大于1ms的時間間隔） | | | | |
| 位置范圍 | 4ns/格到8ns/格; (-8格 x s/格) 到 40ms;
20ns/格到80μs /格;(－8格×s/格)到40ms
200μs /格到40s/格; (－8格×s/格)到400s | 2ns/格到10ns/格; (－4格×s/格)到20ms; | | | | |
| 時間間隔測量精確度（滿帶寬） | 單次：±（1采樣間隔時間+500ppm x讀數+0.6ns);
>16個平均值：±（1采樣間隔時間+500ppm x 讀數+0.4ns);
取樣間隔=秒/格÷200 | | | | |
| 垂直系統 | |
| 垂直分辨率 | 8位分辨率，每個通道同時取樣 | | | | |
| 電壓范圍 | 2mV/div to 100V/div | | | | |
| 帶寬 | 70MHz | 100MHz | 150MHz | 200MHz | | | | |
| 在BNC處的上升時間(典型) | 5ns | 3.5ns | 2.3ns | 1.8ns | | | | |
| 在BNC處或使用探頭時，取樣和平均模式中的模擬帶寬，直流耦合 | ±400V(100V/div-20V/div);
±50V(10V/div-5V/div);
±40V(2V/div-500mV/div);
±2V(200mV/div-50mV/div);
±400mV(20mV/div-2mV/div); | | | | |
| 數學運算 | 加、減、乘、除、FFT | | | | |
| FFT | 窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采樣點 | | | | |
| 帶寬限制 | 20MHz | | | | |
| 低頻響應（-3db） | 在BNC處為≤10Hz | | | | |
| 垂直增益精度 | 在“取樣”或“平均”采集模式下，5V/格到10mV/格的精度為±3%;
在“取樣”或“平均”采集模式下，5mV/格到2mV/格的精度為±4%; | | | | |
| 直流測量精度，平均采集模式 | 垂直位移為零,且N≥16時：±（3%×讀數+0.1格+1mV）,適用于選擇10 mV /格或更大的單位時.
垂直位移不為零時，且N≥16時：±[3%×(讀數+垂直位置)+垂直位置的1%+0.2格).
設定從2mV/格到200mV/格增加2mV；從200mV/格到5V/格增加50mV. | | | | |
| 電壓測量重復性，平均采集模式 | 在相同設置和環境條件下，采集≥16個以上波形的任何兩組平均值之間的電壓增量:
±（3%×讀數+0.05格） | | | | |
| 觸發系統 | | | | |
| 觸發類型 | 邊沿，視頻，脈沖，斜率，超時，交替 | | | | |
| 觸發信源 | CH1, CH2, EXT/5, AC Line | | | | |
| 觸發方式 | 自動，正常, 單次 | | | | |
| 耦合方式 | 直流、交流、噪聲抑制、高頻抑制、低頻抑制 | | | | |
| 觸發靈敏度（邊沿觸發類型） | 直流(CH1,CH2):
從直流到10MHz為1格，從10MHz到100MHz為1.5格；從100MHz到最大量程為2格；
交流:衰減10Hz以下信號
EXT/5: 從直流到100MHz為1格，從100MHz到200MHz為1.5格；
高頻抑制:大于80kHz時將衰減信號
低頻抑制:頻率大于150KHz時與直流耦合限制相同，小于150KHz將衰減信號
| | | | |
| 觸發電平范圍 | CH1、CH2: 從顯示屏中心開始±8個分度; EXT/5: ±6V | | | | |
| 觸發電平精度(典型)相對于上升和下降時間大于等于20ns的信號 | CH1、CH2: 從中心顯示屏開始的±4個分度內為0.2格×伏/格 EXT/5: ±(6%設定值+200mV); | | | | |
| 設置電平為50%(典型) | 用大于等于50Hz的輸入信號操作 | | | | |
| 視頻觸發 | | | | | |
| 視頻觸發類型 | CH1、CH2：2個分度的峰—峰值幅度； | | | | |
| 信號格式和場速率、視頻觸發類型 | 對于任何場或任何行，都支持NTSC、PAL和SECAM | | | | |
| 釋抑范圍 | 100ns ~ 10s | | | | |
| 脈沖寬度觸發 | | | | | |
| 脈沖寬度觸發模式 | 當（＜ 、＞、=、或≠）時觸發；“正”脈沖或“負”脈沖 | | | | |
| 脈沖寬度觸發點 | 等于: 當脈沖的下降邊越過觸發電平時，示波表觸發。
不等于:如果脈沖比指定寬度窄，則觸發點為下降邊。
否則，當脈沖持續時間長于‘脈沖寬度”指定的時間時，示波表觸發。
小于:觸發點為下降邊。
大于(也稱為超時觸發):當脈沖持續時
間長于“脈沖寬度”指定的時間時，示波表觸發。 | | | | |
| 脈沖寬度范圍 | 20ns ~ 10s | | | | |
| 斜率觸發 | | | | | |
| 斜率觸發模式 | 當(＜、＞、=、或≠）時觸發；“正”斜率或“負”斜率 | | | | |
| 斜率觸發點 | 等于: 當波形斜率等于設置斜率時，示波表觸發。
不等于: 當波形斜率不等于設置時，示波表觸發。
小于: 當波形斜率小于設置斜率時，示波表觸發。
大于: 當波形斜率大于設置斜率時，示波表觸發。 | | | | |
| 時間設置范圍 | 20ns ~ 10s | | | | |
| 超時觸發 | | | | | |
| 超時觸發模式 | 上升沿、下降沿 | | | | |
| 時間設置范圍 | 20ns ~ 10s | | | | |
| 交替觸發 | | | | | |
| CH1 | 內部觸發：邊沿、脈寬、視頻、斜率 | | | | |
| CH2 | 內部觸發：邊沿、脈寬、視頻、斜率 | | | | |
| 觸發頻率計數器 | | | | | |
| 讀數分辨率 | 6位 | | | | |
| 精度（典型） | ±30ppm（包括所有的頻率參考誤差和±1計算誤差） | | | | |
| 頻率范圍 | 交流耦合、從最小4Hz到額定帶寬 | | | | |
| 信號源 | “脈沖寬度”或“邊沿觸發”模式:所有可用觸發源
“頻率計數器”一直在測定觸發源，包括當示波表采集由于運行狀態中的變化而暫停時，或當單次事件采集己經結束時。
“脈沖寬度”觸發模式，示波表計算在1s測量，窗口具有有效幅度，并且符合可觸發事件條件的脈沖，例如，如果PWM脈沖列被設定為＜模式，而且寬度被相應設定為較小的時間時，其中的窄脈沖。
“邊沿觸發”模式:示波表計算所有具有足夠幅度和正確極性的邊沿。
“視頻觸發”模式:“頻率計算器”不工作。 | | | | |
| 測量 | | | | | |
| 光標測量 | 光標間的電壓差△V
光標間的時間差△T
△T的倒數，以赫茲為單位（1/△T） | | | | |
| 自動測量 | 頻率、周期、平均值、峰峰值、均方根、最大值、最小值、上升時間、下降時間、
正頻寬、負頻寬、上升沿相位差、下降沿相位差、正占空比、負占空比、底端值、
頂端值、中間值、幅值、過沖、預沖、周期平均值、周期均方值 | | | | |
| 示波器趨勢圖 | 1.2M個點 | | | | |
| 示波器記錄儀 | 8M個點 | | | | |
| 信號發生器模式 | | | | |
| 輸出頻率 | 直流：1Hz~25MHz | | | | |
| DAC時鐘 | 2K~200MHz 可調 | | | | |
| 波形長度 | 4KSa | | | | |
| 垂直分辨率 | 12位 | | | | |
| 波形穩定度 | <30ppm | | | | |
| 波形幅度 | ±3.5V Max. | | | | |
| 輸出阻抗 | 50 Ω | | | | |
| 輸出電流 | 50mA Ipeak=50mA | | | | |
| 帶寬 | 25M | | | | |
| 諧波失真 | -50dBc(1KHz), -40dBc(10KHz) | | | | |
| 通用特性 | | | | |
| 分辨率 | 640*480 dots | | | | |
| 顯示屏對比度 | 16檔可調且屏幕顯示調節進度條 | | | | |
| 探頭補償器輸出 | | | | | |
| 輸出電壓（典型值） | 約2Vpp輸入≥1MΩ的負載 | | | | |
| 頻率（典型值） | 1kHz | | | | |
| 電源 | | | | | |
| 電源電壓 | AC輸入:100-240VACRMS,0.6A MAX,50Hz到60Hz; DC輸出:9V,2A | | | | |
| 功率 | <30W | | | | |
| 環境 | | | | | |
| 溫度范圍 | 操作：32℉ to 122℉ (0℃ to 50℃);
非操作： -40℉ to 159.8℉ (-40℃ to +71℃) | | | | |
| 冷卻方式 | 風扇 | | | | |
| 濕度范圍 | +104℉ 以下 (+40℃ 以下): ≤90% 相對濕度;
106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相對濕度 | | | | |
| 海拔高度 | 操作時：3000米（10000英尺）以下；
非操作時：15000米（50000英尺）以下 | | | | |
| 機械規格 | | | | | |
| 尺寸 | 260mm; 220mm; 75mm | | | | |
| 重量 | 2.5KG(不含包裝） | | | | |
