邏輯分析儀LA1232
產品編號：11580
產品名稱：邏輯分析儀
產品型號：LA1232
訂貨編號：
市場價：¥4500.00
促銷價：
狀態：
產地：廣州致遠
簡要參數：

32通道，采樣頻率100MHz，帶寬30MHz，總存儲容量4Mbits（每通道存儲容量最大128kbits，支持數據壓縮存儲），輸入電壓-30V～+30V，集邏輯分析儀、總線分析儀、頻率計、協議分析儀、邏輯筆等多種測量開發儀器于一身，支持SPI、I2C、UART、CF卡等20余種總線協議分析。
人氣：2924

相關推送

瀏覽記錄

邏輯分析儀LA1232

¥4500.00

產品介紹

LA1000系列高性能型邏輯分析儀

LA1000系列邏輯分析儀采用了先進的大規模集成電路，整合了USB2.0、CPLD、FPGA、嵌入式系統等先進的技術，采用USB供電即插即用，相對于傳統邏輯分析儀具有高性能低價格、攜帶方便、簡單易用、擴展性好等優點，是替代傳統設備的最佳選擇。

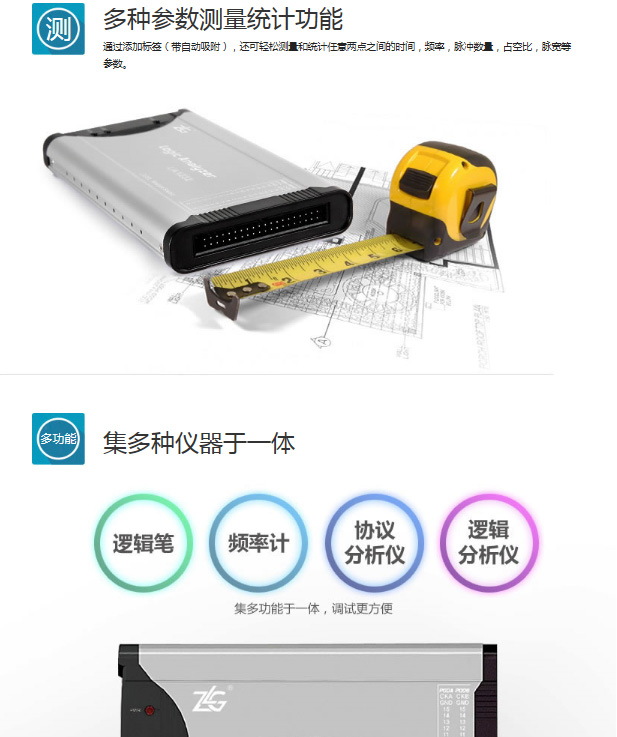

LA1000系列邏輯分析儀是一款100M的高性能邏輯分析儀，采樣深度最高可達32Mbit。功能靈活強大，是集邏輯分析儀、總線分析儀、邏輯筆等多種測量開發儀器之大成于一身，適用于各種數字電路的開發、測量、分析和調試工作，是電子研發、電子測量工程師、高校師生的科研開發和教學的得力助手。

項目	型號型號：LA1232	型號：LA1532
采樣頻率	異步采樣(內部時鐘)100MHz 同步采樣(外部時鐘)30MHz	異步采樣(內部時鐘)100MHz 同步采樣(外部時鐘)30MHz

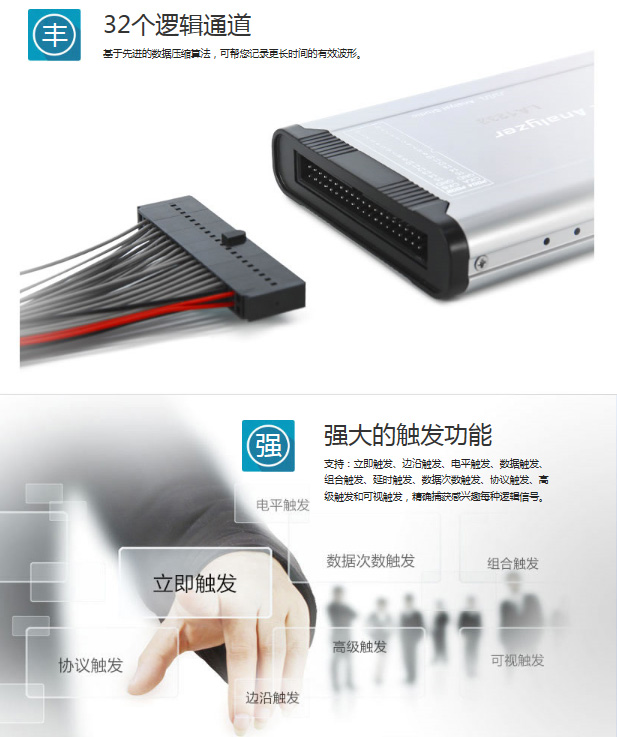

通道數量	32 CH	32 CH
待測信號	頻寬:30MHz 輸入電壓：-30V～+30V 觸發電壓：-4V～+4V 觸發分辨率：0.01V，PODA和PODB觸發電壓可獨立配置	頻寬:30MHz 輸入電壓：-30V～+30V 觸發電壓：-4V～+4V 觸發分辨率：0.01V，PODA和PODB觸發電壓可獨立配置
存儲深度	總存儲容量4Mbits，每通道存儲容量128kbits，支持數據壓縮存儲	總存儲容量32Mbits，每通道存儲深度1Mbits，支持數據壓縮存儲，分析更多數據
觸發系統	觸發方式：立即觸發、邊沿觸發、碼形觸發、數據到來延時觸發、數據結束延時觸發、數據寬度觸發、數據和邊沿組合觸發、數據次數觸發、協議觸發、高級觸發和可視觸發觸發通道：32 CH 延時觸發：支持觸發等級：256級觸發計數：支持	觸發方式：立即觸發、邊沿觸發、碼形觸發、數據到來延時觸發、數據結束延時觸發、數據寬度觸發、數據和邊沿組合觸發、數據次數觸發、協議觸發、高級觸發和可視觸發觸發通道：32 CH 延時觸發：支持觸發等級：256級觸發計數：支持
協議分析	計算機外設CF卡協議分析 IC接口8051外部總線分析 A/D轉換分析通用CLK總線分析 IIC總線1-WIRE總線IIC/SMBus總線SPI總線SSI總線UART(RS-232C/422/485) 存儲器SD卡SPI模式協議分析I²CSPI 光電7段數碼管LCD12864總線分析LCD1602總線分析LED矩陣分析紅外線NEC紅外傳輸協議分析PT2262波形分析Philips RC-5 Philips RC-6 無線通訊雙相曼徹斯特編碼分析變形彌勒編碼分析 Wiegand 其他Modbus協議分析PCF8591分析DS1302分析別名表	計算機外設CF卡協議分析 IC接口8051外部總線分析 A/D轉換分析通用CLK總線分析 IIC總線1-WIRE總線IIC/SMBus總線SPI總線SSI總線UART(RS-232C/422/485) 存儲器SD卡SPI模式協議分析I²CSPI 光電7段數碼管LCD12864總線分析LCD1602總線分析LED矩陣分析紅外線NEC紅外傳輸協議分析PT2262波形分析Philips RC-5 Philips RC-6 無線通訊雙相曼徹斯特編碼分析變形彌勒編碼分析 Wiegand 其他Modbus協議分析PCF8591分析DS1302分析別名表

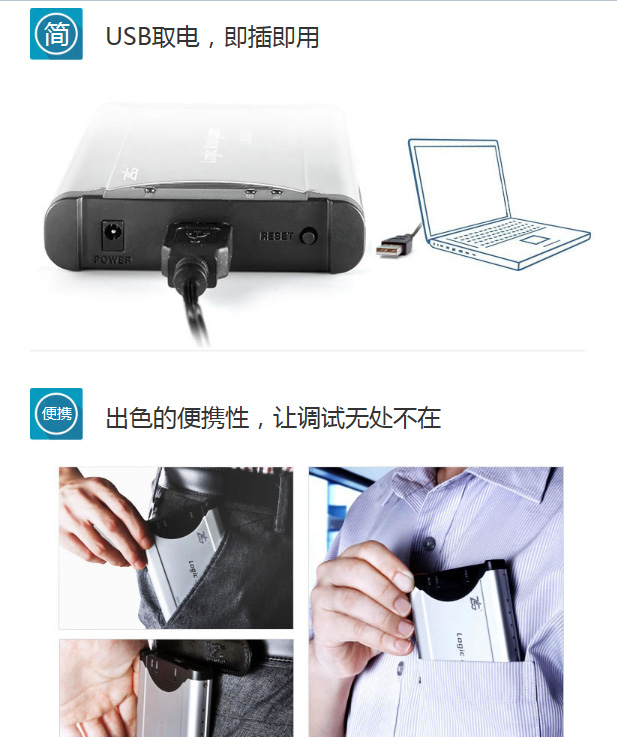

電源	總線供電：DC 5V，500mA	總線供電：DC 5V，500mA
探頭	輸入阻抗1MΩ，10pF	輸入阻抗1MΩ，10pF
其他	操作系統：Windows 2000、XP、Vista、Windows 7/8 (32bit/64bit)	操作系統：Windows 2000、XP、Vista、Windows 7/8 (32bit/64bit)

電氣規格

電氣規格(適用于同LA1000系列所有機型)
項目	最小值（Min）	典型值（Type）	最大值（Max）
工作電壓	5V	5.6V	6V
待機消耗電流	-	320mA	-
工作消耗電流	-	400mA	-
待機消耗功率	-	-	1.82W
工作消耗功率	-	-	2.25W
量測信道輸入電壓	-30V	-	+30V
參考電壓	-4V	-	+4V
輸入阻抗	-	1MΩ	-
工作溫度	+5°	25°	+50°
存儲溫度	-40°	25°	+80°
