技術規格

除另行說明外，所有技術規格均受保證。除另行指明外，所有技術規格均適用于所有型號。

頻率

• 頻率范圍

•


  • RSA603A

  • 9 kHz ~ 3 GHz

  • RSA607A

  • 9 kHz ~ 7.5 GHz

• 頻率標記讀數精度

• ±(RE × MF + 0.001 × 頻寬) Hz

  RE:基準頻率誤差

  MF:標記頻率 [Hz]

• 基準頻率精度

•


  • 校準時初始精度 (預熱 30 分鐘)

  • ±1 x 10-6

  • 第一年老化, 典型值

  • ±1 x 10-6 (1年)

  • 累積誤差(初始精度 + 溫度 + 老化), 典型值

  • 3 x 10-6 (1年)

  • 溫度漂移

  • ±0.9 x 10-6 (-10 ~ 60 °C)

  • 外部基準輸入

  • BNC 連接器, 50 Ω 標稱值

  • 外部基準輸入頻率

  • 1 ~ 20 MHz 時每 1 MHz，外加以下頻率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。

    輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。

  • 外部基準輸入范圍

  • ± 5 ppm

  • 外部基準輸入電平

  • -10 ~ +10 dBm

GNSS

•


• • 鎖定到 GNSS 時的精度1

  • ±0.025 ppm2

  • GNSS 天線斷開時的 GNSS 培訓精度3，4

  • ±0.025 ppm5

    ±0.08 ppm6

1使用 GPS 系統測試。

2要在使用時達到 ±0.025ppm 的穩定性，設備必須在初始開箱后連續運行 2 至 5 天。

3使用 GPS 系統測試。

4適用于 GNSS 培訓后在溫度限制范圍內（請參閱腳注 5 和 6）連續運行 24 小時。如果自上次培訓后以 GNSS 培訓模式操作 24 小時以上，請參閱累積誤差規格。

5適用于培訓后在低于 3 °C 環境溫度變化下。

6適用于培訓后在低于 10 °C 環境溫度變化下。

RF 輸入

• RF 輸入

• • RF 輸入阻抗

  • 50 Ω

  • RF VSWR (RF Attn = 20 dB), 典型值

  • < 1.2 (10 MHz ~ 3 GHz)

    < 1.5 (>3 GHz ~ 7.5 GHz)

  • RF VSWR 預放開, RSA603A和RSA607A, 典型值

  • < 1.5 (10 MHz ~ 6 GHz, RF ATT=10 dB, 預放開)

    < 1.7 (> 6 GHz ~ 7.5 GHz, RF ATT=10 dB, 預放開)

• 最大 RF 輸入電平

• • 最大 DC 電壓

  • ±40 V (RF 輸入)

  • 最大安全輸入功率

  • +33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)

    +13 dBm (RF 輸入, 9 kHz ~ 10 MHz)

    +20 dBm (RF 輸入, RF衰減 < 20 dB)

  • 最大安全輸入功率 (預放開)

  • +33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)

    +13 dBm (RF 輸入, 9 kHz ~ 10 MHz)

  • 最大可測量輸入功率

  • +30 dBm (RF 輸入, ≥10 MHz ~ Fmax, RF ATT Auto)

    +20 dBm (RF 輸入, <10 MHz, RF ATT Auto)

• 輸入RF衰減器

• 0 dB ~ 51 dB (1 dB步進)

幅度和RF

• 幅度和RF 平坦度

• • 參考電平設置范圍

  • -170 dBm ~ +40 dBm, 0.1 dB步長, (標準RF 輸入)

  •


  • 所有中心頻率上的幅度精度

    	18 ⁰C ~ 28 ⁰C
    9 kHz ≤ 3.0 GHz	±0.8 dB
    >3 ~ 7.5 GHz	±1.5 dB

  • 所有中心頻率時的幅度精度 - 預放開（18 ℃ ~ 28 ℃，10 dB RF 衰減器）

  • 中心頻率范圍	18 ⁰C ~ 28 ⁰C
    100 kHz ~ ≤3.0 GHz	±1.0 dB
    >3 ~ 7.5 GHz	±1.75 dB

  • 預放增益

  • 27 dB，2 GHz

    21 dB @ 6 GHz (RSA607A)

• 通道響應(幅度和相位偏差), 典型值

• 對于這些規格，請使用適用于最大 CW 幅度檢驗精度的平頂窗口，其中，RF 衰減器設置在 10 dB。

  •


  • 特征		描述
    測量中心頻率	頻寬	幅度平坦度, 典型值	幅度平坦度, RMS, 典型值	相位線性度, RMS, 典型值
    9 kHz 到 40 MHz	≤40 MHz 1	±1.0 dB	0.60 dB
    >40 MHz ~ 4.0 GHz	≤20 MHz	±0.10 dB	0.08 dB	0.3°
    >4 GHz ~ 7.5 GHz	≤20 MHz	±0.35 dB	0.20 dB	0.7°
    >40 MHz ~ 4 GHz	≤40 MHz	±0.15 dB	0.08 dB	0.6°
    >4 GHz ~ 7.5 GHz	≤40 MHz	±0.40 dB	0.20 dB	1.0°

  • 通道響應(幅度平坦度)

  • 對于這些規格，請使用適用于最大 CW 幅度檢驗精度的平頂窗口，其中，RF 衰減器設置在 10 dB。這些技術數據適用于表的最后列出的測試中心頻率。

    特征		描述
    幅度平坦度
    	頻寬
    	≤20 MHz	±0.5 dB
    	≤40 MHz	±0.5 dB
    測試中心頻率（單位：MHz）		21, 30, 500, 1000, 1500, 2000, 2500, 3000, 3500, 3950, 4050, 4500, 4850, 4950, 5500, 5750, 5850, 6200, 6650, 6750, 7000, 7450

1頻寬范圍不能超過儀器頻率下限

觸發

• 觸發/同步輸入, 典型值

• 電壓范圍:TTL, 0.0 V ~ 5.0 V

  觸發電平(Schmitt觸發):

  正向閾值電壓:最小1.6 V, 最大2.1 V

  負向閾值電壓:最小1.0 V, 最大1.35 V

  阻抗:10 k歐姆, 使用肖特基鉗0 V, +3.4 V

• 外部觸發定時不確定度

• >20 MHz ~ 40 MHz采集帶寬:±250 ns

  不確定度會隨著采集帶寬下降而提高。

• 功率觸發

• • 功率觸發, 典型值

  • 量程：距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。

    類型:上升沿或下降沿

    觸發重新準備時間:≤ 100 μs

  • 功率觸發位置定時不確定度

  • >20 MHz ~ 40 MHz采集帶寬:±250 ns

    不確定度隨著采集帶寬下降而提高。

  • 功率觸發電平精度

  • ±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。

    這個指標外加SA模式的整體幅度精度不確定度。

噪聲和失真

除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。

• 三階互調制偵聽 (TOI)

• +12 dBm @ 2.130 GHz

• 三階互調制偵聽 (TOI),

• • 預放關, 典型值

  • +10 dBm (9 kHz ~ 25 MHz)

    +15 dBm（25 MHz ~ 3 GHz）

    +15 dBm (3 GHz ~ 4 GHz, RSA607A)

    +10 dBm (4 GHz ~ 7.5 GHz, RSA607A)




  • 預放開, 典型值

  • -20 dBm (9 kHz ~ 25 MHz)

    -15 dBm (25 MHz ~ 3 GHz)

    -15 dBm (3 GHz ~ 4 GHz)

    -20 dBm (4 GHz ~ 7.5 GHz, RSA607A)

• 三階互調制失真

• -74 dBc @ 2.130 GHz

  RF 輸入上每個信號電平-25 dBm。2 MHz音調隔離。衰減器 = 0, 基準電平 = -20 dBm.

• 三階互調制失真

• • 預放關, 典型值

  • < -70 dBc (10 kHz ~ 25 MHz)

    < -80 dBc (25 MHz ~ 3 GHz)

    < -80 dBc (3 GHz ~ 4 GHz)

    < -70 dBc (4 GHz ~ 6 GHz, RSA607A)

    < -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

    RF輸入上每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -20 dBm。

  • 預放開, 典型值

  • < -70 dBc (9 kHz ~ 25 MHz)

    < -80 dBc (25 MHz ~ 3 GHz)

    < -80 dBc (3 GHz ~ 4 GHz)

    < -70 dBc (4 GHz ~ 6 GHz, RSA607A)

    < -70 dBc (6 GHz ~ 7.5 GHz, RSA607A)

    RF輸入上每個信號電平-55 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -50 dBm。

• 二階諧波失真, 典型值

• • 二階諧波失真

  • < -75 dBc (40 MHz ~ 1.5 GHz)

    < -75 dBc (1.5 GHz ~ 3.75 GHz, RSA607A)

  • 二階諧波失真, 預放開

  • < - 60 dBc , 40 MHz ~ 3.75 GHz, 輸入頻率

• 二階諧波失真偵聽 (SHI)

• +35 dBm, 40 MHz ~ 1.5 GHz, 輸入頻率

  +35 dBm, 1.5 GHz ~ 3.75 GHz, 輸入頻率

• 二階諧波失真偵聽 (SHI), 預放開

• +15 dBm, 40 MHz ~ 3.75 GHz, 輸入頻率

• 顯示平均噪聲電平 (DANL)

• (歸一化到1 Hz RBW, 使用對數平均檢測器)

  頻率范圍	預放開	預放開, 典型值	預放關, 典型值
  500 kHz 到 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
  1 MHz 到 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
  >25 MHz ~ 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
  >1 GHz ~ 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
  >2 GHz ~ 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
  >3 GHz ~ 4.2 GHz, RSA607A	- dBm/Hz	- dBm/Hz	-138 dBm/Hz
  >4.2 GHz ~ 6 GHz，RSA607A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
  >6 GHz ~ 7.5 GHz, RSA607A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

相位噪聲

• 相噪

• 偏置	1 GHz CF	1 GHz CF (典型值)	2 GHz CF (典型值)	6 GHz CF, (RSA607A) (典型值)	10 MHz（典型值）
  10 kHz	-94 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-94 dBc/Hz	-120 dBc/Hz
  100 kHz	-94 dBc/Hz	-98 dBc/Hz	-97 dBc/Hz	-96 dBc/Hz	-124 dBc/Hz
  1 MHz	-116 dBc/Hz	-121 dBc/Hz	-120 dBc/Hz	-120 dBc/Hz	-124 dBc/Hz

• 積分相位 (RMS)，典型值

• 7.45 x 10-3弧度 @ 1 GHz

  8.24 x 10-3弧度 @ 2 GHz

  9.34 x 10-3弧度 @ 6 GHz

  10 kHz - 10 MHz 積分

雜散響應

• 殘余雜散響應 (基準= -30 dBm, RBW = 1 kHz)

• <-75 dBm (500 kHz ~ 60 MHz), 典型值

  < -85 dBm (>60 MHz ~ 80 MHz), 典型值

  <-100 dBm（>80 MHz ~ 7.5 GHz），典型值

• 無雜散響應及信號(鏡頻抑制)

• < -65 dBc (10 kHz ~ < 3 GHz, Ref= -30 dBm, Atten = 10 dB, RF 輸入電平= -30 dBm, RBW = 10 Hz)

  < -65 dBc (3 GHz ~ 7.5 GHz, Ref= -30dBm, Atten = 10 dB, RF 輸入電平= -30 dBm, RBW = 10 Hz)

• 雜散響應及CF處的信號

• 偏置≥ 1 MHz

  頻率	Span ≤40 MHz, 掃描頻寬>40 MHz
  		典型值
  1 MHz - 100 MHz		-75 dBc
  100 MHz - 3 GHz	-72 dBc	-75 dBc
  3 GHz - 7.5 GHz (RSA607A)	-72 dBc	-75 dBc

• 信號在CF時的雜散響應

• （100 kHz ≤ 偏置 <1 MHz，頻寬=2 MHz）：

  頻率 P-TYP(PRI)	典型值
  1 MHz - 100 MHz	-76 dBc
  100 MHz - 3 GHz	-76 dBc
  3 GHz - 7.5 GHz (RSA607A)	-74 dBc 1

1電源邊帶，620-660 kHz：-67 dBc，典型值

• 雜散響應，CF之外的信號，典型值

• 頻率	頻寬≤40 MHz, 掃頻頻寬>40 MHz
  1 MHz – 25 MHz (LF Band)	-73 dBc
  25 MHz - 3 GHz	-73 dBc
  3 GHz – 7.5 GHz (RSA607A)	-73 dBc

• 信號在IF一半時的雜散響應1

• • RSA603A、RSA607A

  • < 75 dBc, (CF: 30 MHz ~ 3 GHz, Ref = -30 dBm, Atten = 10 dB, RBW = 10 Hz, 頻寬 = 10 kHz)

    信號頻率 = 2310 MHz, RF輸入電平= -30 dBm

  • RSA607A

  • < 77 dBc, (CF 3 G Hz ~ 7.5 GHz, Ref= -30 dBm, Atten = 10 dB, RBW=10 Hz, 頻寬=10 kHz)

    RF 輸入電平= -30 dBm

1這是 IF 頻率一半時的輸入信號。

• 本振饋通到輸入連接器, 典型值

• < -70 dBm, 預放關。

  < -90 dBm, 預放開。

  衰減器 = 10 dB。

采集

• IF帶寬

• 40 MHz.

• A/D 轉換器

• 14位, 112 Ms/s。

• Real-Time IF Acquisition Data

• 112 Ms/s, 16位整數樣點。

ACLR

• 格式

• GPS/GLONASS/北斗

• GPS 天線功率

• 3 V, 最大100 mA

• 第一次修復時間, 最大值

• 鎖定時間范圍為 2 秒（熱啟動）至 46 秒(冷啟動)。

• -130 dBm 輸入信號功率。

• 水平位置精度

• GPS:2.6 m

  Glonass:2.6 m

  北斗:10.2 m

  GPS + Glonass:2.6 m

  GPS + 北斗:2.6 m

  測試條件:24小時靜態, -130 dBm, 全部功率

跟蹤發生器 (選項04)

• 跟蹤發生器 (選項04)

• • 頻率范圍

  • 9 kHz ~ 3 GHz (RSA603)

    9 kHz ~ 7.5 GHz (RSA607)

  • 掃描速度, 典型中位數

  • 每次掃描 0.192 秒, 101 點, 50 kHz RBW, 980 ~ 1020 MHz 掃描 (每個點 1.9 mS)

    使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3 GHz 處理器, 8 GB RAM, 256 GB SSD, Windows®7 Pro,功率管理設置成 "High Performance"測得。傳輸增益顯示只在屏幕上顯示測量數據。

  • 頻率分辨率

  • 100 Hz

  • TG輸出連接器

  • N型

  • VSWR

  • < 1.8:1, 10 MHz ~ 7.5 GHz, -20 dBm輸出電平

  • 最大輸出功率

  • -3 dBm,10 MHz ~ 7.5 GHz

  • 輸出功率電平設置范圍

  • 40 dB, 10 MHz ~ 7.5 GHz

  • 輸出功率電平步長長度

  • 1 dB, 10 MHz ~ 7.5 GHz

  • 輸出功率電平步長精度

  • ± 0.5 dB

  • 輸出電平精度

  • ± 1.5 dB, 10 MHz ~ 7.5 GHz, -20 dBm輸出電平

  • 諧波

  • < -22 dBc, ≥20 MHz

  • 非諧波雜散信號

  • < -30 dBc; 來自TG輸出頻率的雜散信號< 2 GHz

    < -25 dBc; 來自TG輸出頻率的雜散信號≥ 2 GHz

  • 無損壞的反向功率

  • 40 Vdc, +20 dBm RF

SignalVu-PC 標配測量和性能

• 標配測量。

•


• SignalVu-PC/RSA607A 主要特點

• • 最大頻寬

  • 40 MHz 實時

    9 kHz - 3 GHz 掃頻

    9 kHz - 7.5 GHz 掃頻 (RSA607A)

  • 最大采集時間

  • 2.0 s

  • 最小IQ 分辨率

  • 17.9 ns ( 采集帶寬= 40 MHz)

  • 調諧

  • 為下列標準提供了調諧表，其中用基于標準的通道方式表示頻率選擇。

    蜂窩標準家族: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

    無需牌照的短距離通信: 802.11a/b/j/g/p/n/ac, Bluetooth

    無繩電話: DECT, PHS

    廣播: AM, FM, ATSC, DVBT/H, NTSC

    移動無線電, 尋呼機, 其他: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

• DPX 頻譜顯示

• • 頻譜處理速率（RBW = Auto，軌跡長度 801）

  • ≤10,000 頻譜/秒

  • DPX 位圖分辨率

  • 201 像素垂直 x 801 像素水平

  • DPX 三維頻譜圖最小時間分辨率1

  • 1 ms

    每秒≤10,000 (與頻寬無關)

  • 標記信息

  • 幅度，頻率，信號密度

  • 100% 檢測概率 (POI) 最短信號持續時間, 典型值1

  • 100% POI 最短信號持續時間	測試控制器
    27	Dell Desktop (Windows® 10 Enterprise, Intel® Core™ i7-4790 CPU, 3.6GHz, 8GB RAM, 256GB 固態硬盤)
    34	Dell Desktop (Windows® 7 Enterprise, Intel® Core™ i7-2600 CPU, 3.4GHz, 8GB RAM, 256GB 固態硬盤)
    36	Dell Desktop Latitude E6430 (Windows® 10 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盤)
    35	Dell Laptop Precision M4700 (Windows® 8 Enterprise, Intel® Core™ i7-3520M CPU, 2.9GHz, 8GB RAM, 750GB 硬盤)
    37	Panasonic ToughPad SAPL-TP-04 (Windows® 7 Pro, Intel® Core™ i5-5300U CPU, 2.3GHz, 8GB RAM, 256GB 固態硬盤)

    DPX 設置: Span=40 MHz, RBW=300 kHz (Auto)

  • 跨度范圍（連續處理）

  • 1 kHz ~ 40 MHz

  • 跨度范圍（掃描）

  • 直到儀器的最大頻率范圍

  • 每步駐留時間

  • 5 ms ~ 100 s

  • 軌跡處理

  • 顏色等級位圖、+Peak、-Peak、平均值

  • 軌跡長度

  • 801、2401、4001、10401

  • RBW 范圍

  • 1 kHz ~ 4.99 MHz

1由于在 Microsoft Windows™ 操作系統下運行的程序執行時間不確定，在主機電腦因其他處理任務負載過重時，可能滿足不了這一指標。

• DPX 三維頻譜圖顯示

• • 軌跡檢測

  • + 峰值, - 峰值, 平均值(VRMS)

  • 軌跡長度、內存深度

  • 801（60,000 條軌跡）

    2401（20,000 條軌跡）

    4001（12,000 條軌跡）

  • 每條線的時間分辨率

  • 1 ms ~ 6400 s，用戶可以選擇

• 頻譜和雜散信號顯示

• • 譜線

  • 三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示

  • 譜線函數

  • 正常、平均 (VRMS)、最大保持、最小保持、對數平均

  • 檢波器

  • 平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值

  • 頻譜譜線長度

  • 801、2401、4001、8001、10401、16001、32001 和 64001 點

  • RBW 范圍

  • 1.18 Hz ~ 8 MHz，頻譜顯示

• 模擬調制分析( 標配)

• • AM 解調精度, 典型值

  • ±2%

    0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率, 10% ~ 60%調制深度

    0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto

  • FM 解調精度, 典型值

  • 跨度的 ±1%

    0 dBm中心輸入, 載波頻率1 GHz, 400 Hz/1 kHz 輸入/調制頻率

    0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto

  • PM 解調精度, 典型值

  • ±3%的測量帶寬

    0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率

    0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto

• 信號強度顯示畫面

• • 信號強度指示燈

  • 位于顯示畫面右側

  • 測量帶寬

  • 高達 40 MHz、取決于頻寬和 RBW 設置

  • 音調類型

  • 可變頻率，基于收到的信號強度

掃描速度

• 全頻寬掃描速度

• • 全頻寬掃描速度，典型值

  • 5500 MHz/sec (RBW = 1 MHz)

    5300 MHz/sec (RBW = 100 kHz)

    3700 MHz/sec (RBW = 10 kHz)

    950 MHz/sec (RBW = 1 kHz)

    使用 Panasonic Toughpad FZ-G1，Intel® Core™ i5-5300U 2.3 GHz 處理器，8 GB RAM，256 GB SSD，Windows®7 Pro 測得。

    頻譜畫面只顯示屏幕上的測量項目

  • 通過 API 調節階躍時間

  • 1 ms

SignalVu-PC 應用性能摘要

• AM/FM/PM 和直接音頻測量 (SVAxx-SVPC)

• • 載波頻率范圍（用于調制和音頻測量）

  • （1/2 × 音頻分析帶寬）至最大輸入頻率

  • 最大音頻頻寬

  • 10 MHz

  • FM 測量（調制指數 >0.1）

  • 載波功率、載波頻率誤差、音頻頻率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

  • AM 測量

  • 載波功率、音頻頻率、調制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

  • PM 測量

  • 載波功率、載波頻率誤差、音頻頻率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、調制失真、信噪比、總諧波失真、總非諧波失真、嗡聲和噪聲

  • 音頻濾波器

  • 低通（kHz）：0.3、3、15、30、80、300 及用戶輸入，最高 0.9 × 音頻帶寬

    高通（Hz）：20、50、300、400 及用戶輸入，最高 0.9 × 音頻帶寬

    標準：CCITT、C-Message

    去加重 (μs)：25、50、75、750 及用戶輸入

    文件：用戶提供的由幅度/頻率對組成的 .TXT 或 .CSV 文件。最多1000 對

    性能特點，典型值	條件：除另行指明外，性能： 調制速率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
    	FM	AM	PM	條件
    載波功率精度	參閱儀器幅度精度
    載頻精度	± 0.5 Hz +（發射機頻率 × 基準頻率誤差）	參閱儀器頻率精度	± 0.2 Hz +（發射機頻率 × 基準頻率誤差）	FM 偏差：1 kHz / 10 kHz
    調制深度精度	不適用	± 0.2%+（0.01 * 實測值）	不適用	速率：1 kHz 至 100kHz 深度：10% 至 90%
    偏差精度	±（1% ×（速率 + 偏差）+ 50 Hz）	不適用	± 100% *（0.01 +（測得速率/1 MHz））	FM 速率：1 kHz 至 1 MHz
    速率精度	±0.2 Hz	±0.2 Hz	±0.2 Hz	FM 偏差：1 kHz 至 100 kHz
    殘余 THD	0.10%	0.13%	0.1%	FM 偏差：5 kHz 速率：1 kHz 至 10 kHz 深度：50%
    殘余 SINAD	43 dB	58 dB	40 dB	偏差 5 kHz 速率：1 kHz 至 10 kHz 深度：50%

• APCO P25 測量應用 (SV26xx-SVPC)

• • 測量

  • RF 輸出功率、工作頻率精度、調制輻射頻譜、不想要的雜散輻射、鄰道功率比、頻率偏差、調制保真度、頻率誤差、眼圖、符號表、符號速率精度、發射機功率和編碼器攻擊時間、發射機吞吐量延遲、頻率偏差隨時間變化、功率隨時間變化、瞬態頻率特點、HCPM 發射機邏輯通道峰值鄰道功率比、HCPM 發射機邏輯通道時隙外功率、HCPM 發射機邏輯通道功率包絡、HCPM 發射機邏輯通道時間對準、交叉相關標記

  • 調制保真度, 典型值

  • CF = 460 MHz，815 MHz

    C4FM ≤ 1.0%

    HCPM ≤ 0.5%

    HDQPSK ≤ 0.25%

    輸入信號電平是為最佳調制保真度優化的。

• 藍牙測量應用（SV27xx-SVPC 和 SV31xx-SVPC）

• • 支持的標準

  • Bluetooth® 4.2 基本速率、Bluetooth® 4.2 低能耗、Bluetooth® 4.2 增強數據速率。Bluetooth® 5（在啟用 SV31 時）。

  • 測量

  • 峰值功率、平均功率、鄰道功率或段內輻射模板、-20 dB帶寬、頻率誤差、調制特點（包括ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比）、頻率偏差隨時間變化及包級和字節級測量信息、載頻 f0、頻率偏置（前置碼和凈荷）、最大頻率偏置、頻率漂移f1-f0、最大漂移速率 fn-f0 和 fn-fn-5、中心頻率偏置表和頻率漂移表、帶色碼的符號表、包頭解碼信息、眼圖、星座圖

  • 輸出功率（BR 和 LE），典型平均值

  • 支持的測量：平均功率、峰值功率

    電平不確定性：參閱儀器幅度和平坦度指標

    測量范圍：信號電平 > –70 dBm

  • 調制特點、典型平均值

  • 支持的測量：ΔF1avg、ΔF2avg、ΔF2avg/ ΔF1avg、ΔF2max%>=115kHz（基本速率）、ΔF2max%>=115kHz（低能耗）

    偏差范圍：±280 kHz

    偏差不確定性（0 dBm 時）：

    <2 kHz1+ 儀器頻率不確定性（基本速率）

    <3 kHz1+ 儀器頻率不確定性（低能耗）

    測量范圍：標稱通道頻率 ±100 kHz

  • 初始載波頻率容限 (ICFT)（BR 和 LE），典型平均值

  • 測量不確定性（0 dBm 時）：<1 kHz2+ 儀器頻率不確定性

    測量范圍：標稱通道頻率 ±100 kHz

  • 載波頻率漂移（BR 和 LE），典型平均值

  • 支持的測量：最大頻率偏置、漂移 f1- f0、最大漂移 fn-f0、最大漂移 fn-fn-5（BR 和 LE 50 μs）

    測量不確定性：<1 kHz + 儀器頻率不確定性

    測量范圍：標稱通道頻率 ±100 kHz

  • 帶內輻射 (ACPR)（BR 和 LE）

  • 電平不確定性：參閱儀器幅度和平坦度指標

1標稱功率電平 0 dBm

2標稱功率 0 dBm

• 通用數字調制分析 (SVMxx-SVPC)

• • 調制格式

  • BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

  • 分析周期

  • 最多 163,500 個采樣點

  • 測量濾波器

  • 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、無

  • 基準濾波器

  • 高斯、升余弦、矩形、IS-95 REF、無

  • 濾波器滾降因數

  • α：0.001 : 1，0.001 步長

  • 測量

  • 星座圖、解調 I&Q 隨時間變化、誤差矢量幅度 (EVM) 隨時間變化、眼圖、頻率偏差隨時間變化、幅度誤差隨時間變化、相位誤差隨時間變化、信號質量、符號表、格子圖

  • 最小符號速率

  • 240 M 符號/秒

    調制的信號必須全部包含在采集帶寬內

  • 自適應均衡器

  • 線性均衡器、判定指導均衡器和前饋 (FIR) 均衡器，包括系數適配和可調節收斂速率。支持調制類型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK

  • QPSK 殘余 EVM（中心頻率 = 2 GHz），典型平均值

  • 0.6 %（100 kHz 符號速率）

    0.8%（1 MHz 符號速率）

    0.8%（10 MHz 符號速率）

    0.8%（30 MHz 符號速率）

    400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度

  • 256 QAM 殘余 EVM（中心頻率 = 2 GHz），典型平均值

  • 0.6 %（10 MHz 符號速率）

    0.7 %（30 MHz 符號速率）

    400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度

• LTE 下行鏈路 RF 測量 (SV28xx-SVPC)

• • 支持的標準

  • 3GPP TS 36.141 第 12.5 版

  • 支持的幀格式

  • FDD 和 TDD

  • 支持的測量和顯示

  • 鄰道泄漏比 (ACLR)、頻譜輻射模板 (SEM)、信道功率、占用帶寬、顯示 TDD 信號發射機關機功率的功率隨時間變化以及一級同步信號和二級同步信號的 LTE 星座圖（帶小區號、群號、段號、RS（參考信號）功率和頻率誤差）。

  • ACLR 及 E-UTRA 頻段（典型值，支持噪聲校正）

  • 第 1 鄰道 60 dB (RSA607A)

    第 2 鄰道 62 dB (RSA607A)

• 地圖繪制 (MAPxx-SVPC)

• • 支持的地圖類型

  • Pitney Bowes MapInfo (*.mif), 位圖 (*.bmp), Open Street Maps (.osm)

  • 保存的測量結果

  • 測量數據文件（導出的結果）

  • 測量使用的地圖文件

  • Google Earth KMZ文件

  • 可以調用的結果文件（軌跡和設置文件）

  • 兼容 MapInfo 的 MIF/MID 文件

• 脈沖測量 (SVPxx-SVPC)

• • 測量（標稱值）

  • 多分段捕獲的 Pulse-Ogram™ 瀑布圖顯示，其中包括各脈沖的幅度與時間及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時間標記。

  • 最小檢測脈寬，典型值

  • 150 ns

  • 平均開點功率，18 °C ~ 28 °C，典型值

  • ±0.4 dB + 絕對幅度精度

    脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

  • 占空比，典型值

  • ±0.2% 的讀數

    脈沖寬 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。

  • 平均發送功率，典型值

  • ±0.5 dB + 絕對幅度精度

    脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

  • 峰值脈沖功率，典型值

  • ±1.2 dB + 絕對幅度精度

    脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

  • 脈寬，典型值

  • 讀數的 ±0.25%

    脈沖寬 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。

• 播放記錄的信號 (SV56)

• • 播放文件類型

  • RSA306、RSA500 或 RSA600 記錄的 R3F

  • 記錄文件帶寬

  • 40 MHz

  • 文件播放控制

  • 通用：播放、停止、退出播放

    位置：播放開始/結束點可設置在 0-100%

    跳過：規定的跳躍長度為 73 μs 到文件大小的 99%

    實時速率：按記錄時間 1:1 比率

    播放循環控制：播放一次，或連續循環

  • 需要的內存

  • 記錄信號要求存儲器支持 300 MB/s 的寫入速率。以實時速率播放記錄的文件要求存儲器支持 300 MB/s 的讀取速率。

• WLAN測量, 802.11a/b/g/j/p (SV23xx-SVPC)

• • 測量

  • WLAN功率隨時間變化; WLAN符號表; WLAN星座圖; 頻譜輻射模板; 誤差矢量幅度(EVM)與符號(或時間)關系, 與副載波(或頻率)關系; 幅度誤差與符號(或時間)關系, 與副載波(或頻率)關系; 相位誤差與符號(或時間)關系, 與副載波(或頻率)關系; 通道頻響與符號(或時間)關系, 與副載波(或頻率)關系; 頻譜平坦度與符號(或時間)關系, 與副載波(或頻率)關系

  • 殘余EVM - 802.11a/g/j /p (OFDM), 64-QAM, 典型值

  • 2.4 GHz, 20 MHz帶寬:-39 dB

    5.8 GHz, 20 MHz帶寬:-38 dB

    輸入信號電平為最佳EVM優化, 平均20個突發, ≥16個符號/突發

  • 殘余EVM - 802.11b, CCK-11, 典型值

  • 2.4 GHz, 11 Mbps:1.3 %

    輸入信號電平為最佳EVM優化, 平均1,000個碼片, BT = .61

• WLAN測量 802.11n (SV24xx-SVPC)

• • 測量

  • WLAN功率隨時間變化; WLAN符號表; WLAN星座圖; 頻譜輻射模板; 誤差矢量幅度(EVM)與符號(或時間)關系, 與副載波(或頻率)關系; 幅度誤差與符號(或時間)關系, 與副載波(或頻率)關系; 相位誤差與符號(或時間)關系, 與副載波(或頻率)關系; 通道頻響與符號(或時間)關系, 與副載波(或頻率)關系; 頻譜平坦度與符號(或時間)關系, 與副載波(或頻率)關系

  • EVM性能 - 802.11n, 64-QAM, 典型值

  • 2.4 GHz, 40 MHz帶寬:-38 dB

    5.8 GHz, 40 MHz帶寬:-38 dB

    輸入信號電平為最佳EVM優化, 平均20個突發, ≥16個符號/突發

• WLAN測量 802.11ac (SV25xx-SVPC)

• • 測量

  • WLAN功率隨時間變化; WLAN符號表; WLAN星座圖; 頻譜輻射模板; 誤差矢量幅度(EVM)與符號(或時間)關系, 與副載波(或頻率)關系; 幅度誤差與符號(或時間)關系, 與副載波(或頻率)關系; 相位誤差與符號(或時間)關系, 與副載波(或頻率)關系; 通道頻響與符號(或時間)關系, 與副載波(或頻率)關系; 頻譜平坦度與符號(或時間)關系, 與副載波(或頻率)關系

  • EVM性能- 802.11ac, 256-QAM, 典型值

  • 5.8 GHz, 40 MHz帶寬:-38 dB

    輸入信號電平是為最佳EVM優化的, 平均20個突發, 每個≥16個符號

• EMC 預一致性檢查和故障排除 (EMCVUxx-SVPC)

• • 標準

  • EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC 第 15 部分、FCC 第 18 部分、MIL-STD 461G

  • 功能

  • EMC-EMI 顯示、附件和限制線設置向導、檢查、諧波標記、電平目標、比較譜線、測量環境、報告生成、重新測量點

  • 檢波器

  • +峰值、平均值、平均值（對數）、平均值 (VRMS)、CISPR 準峰值、CISPR 峰值、CISPR 平均值、CISPR 對數平均值、MIL +峰值、DEF STAN 平均值、DEF STAN 峰值

  • 限制線

  • 最多 3 條限制線（帶相應余量）

  • 分辨率 BW

  • 按照標準設置或由用戶規定

  • 駐留時間

  • 按照標準設置或由用戶規定

  • 報告格式

  • PDF、HTML、MHT、RTF、XLSX、圖像文件格式

  • 附件類型

  • 天線、近場探頭、電纜、放大器、限幅器、衰減器、濾波器等

  • 校正格式

  • 增益/損耗常數、增益/損耗表、天線因數

  • 譜線

  • 保存/調出多達 5 條譜線、數學譜線（譜線 1 減去譜線 2）、環境譜線

• 回波損耗、故障測距和電纜損耗測量

• • 測量

  • 回波損耗、電纜損耗和故障測距(DTF)

  • 頻率范圍

  • 10 MHz ~ 3 GHz (RSA603A)

    10 MHz ~ 7.5 GHz (RSA607A)

  • 掃描速度1

  • 5 ms/點, 回波損耗測量

    5 ms/點, 故障測距

    5 ms/點, 電纜損耗測量

  • 頻率分辨率

  • 500 Hz

  • 回波損耗測量誤差

  • 0 ~ 15 dB 回波損耗: ±0.5 dB

    15 ~ 25 dB 回波損耗: ±1.5 dB

  • 25 ~ 35 dB回波損耗: ±4.0 dB

  • 14 dB回波損耗時的回波損耗測量誤差

  • 10 MHz ~ 6.8 GHz 時±1.5 dB

    6.8 GHz ~ 7.5 GHz 時 ±3.0 dB

  • 回波損耗測量范圍

  • 50 dB

  • 抗干擾能力

  • 以下條件時回波損耗測量誤差落在規范范圍內:

    +5 dBm 干擾源功率, 測量點 800 kHz 范圍內

    +5 dBm 干擾源功率，距測量點 800 kHz 以上

    (高功率測試電平。精度評估中不包括干擾源。)

  • 故障測距范圍

  • 1500 m 或 15 dB 單向電纜損耗, 用戶自定義

  • 最大范圍與電纜速度系數和頻率步長的函數關系如下:

  •







  • Where:

    Vp= Cable velocity factor relative to the speed of light

    c = Speed of light (m/s)

    Fstart= Sweep start frequency (Hz)

    Fstop= Sweep stop frequency (Hz)

    N = number of sweep points

  • 故障測距分辨率

  • RSA603A, (RG-58Vp=0.66): 0.03 m (用戶自定義)

    RSA607A, (RG-58Vp=0.66): 0.01 m (用戶自定義)

    Minimum resolution is a function of the cable velocity factor and the frequency step size as follows:

  •







  • or

  •







1201 點掃描，使用 Panasonic Toughpad FZ-G1, Intel® Core™ i5-5300U 2.3GHz 處理器, 8GB RAM, 256GB SSD, Windows®7 Pro 測量。回波損耗、電纜損耗或故障測距顯示是純屏幕上測量指標。

28 伏特噪聲源驅動

• 28 伏特噪聲源驅動輸出

• • 輸出電平

  • 28 VDC @ 140 mA

  • 輸出電壓打開/關閉時間

  • 打開：100 μS

    關閉：500 μS

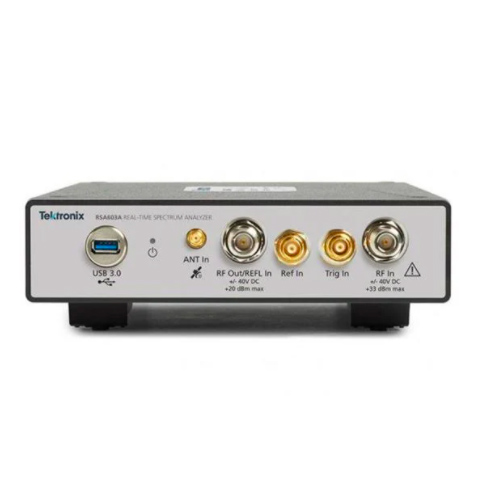

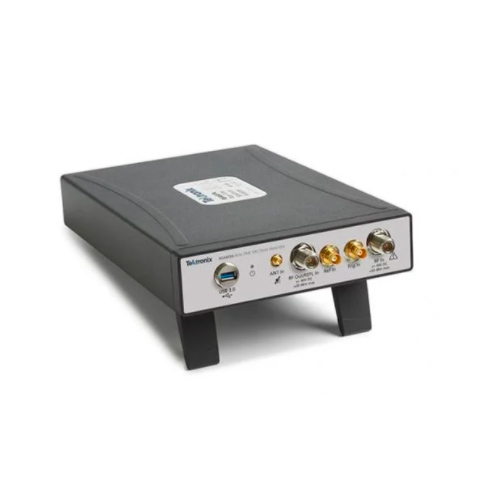

輸入和輸出端口

• 輸入、輸出和接口

• • RF 輸入

  • N型, 孔式

  • 外部頻率參考輸入

  • BNC, 孔式

  • 觸發/同步輸入

  • BNC, 孔式

  • 跟蹤發生器源輸出

  • N型, 孔式

  • GPS 天線

  • SMA, 孔式

  • USB 設備端口

  • USB 3.0 – A 型

  • USB狀態LED

  • LED, 雙色紅/綠

    LED狀態:

    紅燈常亮:使用USB電源或復位

    綠燈常亮:已初始化, 可以使用

    綠燈閃爍:把數據傳送到主機

  •


安裝要求

• 最大功耗(全裝上)

• RSA600A:最大45 W。

• 涌入電流

• 2 A peak最大值, 25 °C (77 °F)時, ≤ 5次開關機, 產品關閉至少30秒后。

• 散熱間隙

• 底部，頂部

  6.3 毫米（0.25 英寸）

  側面

  0 毫米（0 英寸）

  后面：38.1 毫米（1.5 英寸）

物理特點

• 物理特點

• • 高度

  • 75.0毫米(2.95英寸)

  • 寬度

  • 222.3毫米(8.75英寸)

  • 深度

  • 358.6毫米(14.12英寸)

  • 凈重

  • 2.79公斤(6.15磅)

環境和安全

• 溫度

• • 工作

  • -10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)

  • 非工作狀態

  • -51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)

• 濕度

• •


  • MIL-PRF-28800F Class 2

    工作狀態：

    +10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)

    +30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度

    +40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度

    <10 °C (+50 °F) 濕度不能控制，無冷凝

• 海拔高度

• • 工作

  • 最高3000米(9,842英尺)

  • 非工作狀態

  • 最高12000米(39,370英尺)

動態

• 振動

• • 工作

  • 泰克Class 3隨機振動測試, 0.31 GRMS:5-500 Hz, 3個軸, 每個軸10分鐘

  • 未工作時

  • MIL-PRF-28800F Class 3

    2.06 GRMS, 5 500 Hz, 每個軸10分鐘, 3個軸(總共30分鐘)

• 沖擊

• • 工作

  • 測試方法依據軍事標準MIL-PRF-28800F 1-4

  • 未工作時

  • 超過軍事標準MIL-PRF-28800F的要求

• 處理和運輸

• • 臺式機處理, 工作時

  • MIL-PRF-28800F Class 3

  • 運輸中跌落, 未工作時

  • MIL-PRF-28800F Class 2
