電能質量分析儀F1746/B/INTL
產品編號：14137
產品名稱：電能質量分析儀
產品型號：F1746/B/INTL
訂貨編號：
市場價：¥65070.00
促銷價：
狀態：
產地：美福祿克
簡要參數：

移動式在線電能質量分析儀，國際版本（不帶iFlex電流探頭），電壓、電流、功率、功率因數、頻率、正向/反向能量、THD、閃變、諧波、不平衡、快速電壓變化事件、下降/上升/中斷和瞬態事件表、涌入電流、高峰用電需求測量功能，以太網、USB接口。
人氣：1145

相關推送

瀏覽記錄

電能質量分析儀F1746/B/INTL

¥65070.00

產品介紹

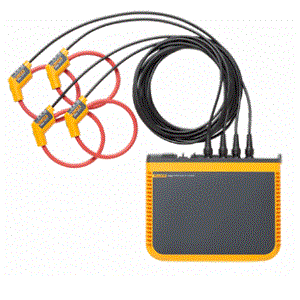

Fluke 1742、1746和1748 在線可移動式電能質量記錄儀

主要特性

硬件功能

測量所有三相電壓和電流以及零線電流：三相和零線電壓導線及四個柔性電流探頭。
全面記錄：該設備中可以存儲 20 多個不同的記錄會話�？勺詣佑涗浉鞣N電能和電能質量變量，讓您始終掌握測量趨勢。
測量精度高：符合嚴格的 IEC 61000-4-30 A 類第 3 版標準“測試和測量技術 - 電能質量測量方法。
捕獲下降、上升和中斷事件： 1748 包括事件波形捕獲和 RMS 事件曲線圖以及日期、時間戳和嚴重程度信息，以幫助查出電能質量問題的潛在根源。
測量主要電能質量參數：測量電壓和電流的諧波和間諧波，還包括不平衡、閃變和快速電壓變化。
優化的用戶界面：基于 PC 的快速、引導式、圖形化應用程序設置，讓您每次都能捕獲正確數據；智能驗證功能和僅電能質量分析儀才有的自糾正功能，可降低連接不確定性�？赏ㄟ^設備電源按鈕上的黃燈自動表明連接錯誤，連接錯誤得到糾正后該燈會變綠。
優化的用戶界面：快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮
靈活的電源：可直接由所測量的電路供電，電能質量分析儀具有寬可用電壓范圍，可自動從 100 V 升高到 500 V，也可由墻壁電源線供電，因此您可以在任何地方進行測試。
堅固耐用，精確可靠：其設計可承受惡劣的安裝環境，與 IP65 電壓輸入適配器配合使用時具有 IP65 防護等級。
兩個外部 USB 端口：一個端口用于 PC 連接，另一個端口用于快速簡單地將數據下載到標準 U 盤或其他 USB 設備，可讓您將測量設備留在原地繼續記錄。
以太網連接：用于儀器設置和高速數據下載的有線和無線連接。
體積小巧：其設計適合狹小空間和緊湊型配電板，占用空間小，體積為 23 cm x 18 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)。
高安全級別：進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III 安全等級滿足進戶線和下游使用。
優化的測量附件：獨特的無纏結扁平電壓線和細柔性電流探頭可確保用戶即使在狹小的空間里也能輕松進行安裝。
電池壽命：鋰離子電池每充一次電能提供四小時工作時間（備用時間），可抵御臨時電力中斷。
安全：使用標準鏈或其他安全裝置保護您的財產不受損失。
磁性懸掛組件：在配電板內部或外部方便安全地安裝附件；與所有型號兼容，作為 1748 型號的標配提供。

軟件功能

通過 PC 應用軟件進行“車間或“現場設置和下載：使用 USB 記憶棒、WiFi 下載、有線以太網連接或通過 USB 線即可輕松下載。
Energy Analyze Plus 應用軟件：通過自動化報告下載和分析能耗和電能質量健康狀態的每個測量細節。
一鍵式報告：根據常用標準（如 EN 50160、IEEE 519、GOST 33073）創建標準化報告，或以 PQDIF 或 NeQual 兼容格式導出數據，以便用于第三方軟件。
高級分析：選擇任何可用記錄參數，創建一個高度自定義的記錄測量結果視圖，進行高級數據相關性分析。

產品規格: Fluke 1742、1746和1748 在線可移動式電能質量記錄儀

技術指標
精度
參數		量程	最大分辨率	參考條件下的內在準確度（讀數的 % + 量程的 %）
電壓		1000 V	0.1 V	標稱電壓的 ±0.1 %1，2
電流：直接輸入	i17xx-flex 1500IP 24 1500 A	150 A	0.01 A（最小值1.5A）3	±(1% + 0.02%)
		1500 A	0.1 A
	i17xx-flex 3000IP 24 3000 A	300 A	0.01 A（最小值3.0 A）3	±(1% + 0.03%)
		3000 A	0.1 A
	i17xx-flex 6000IP 36 6000 A	600 A	0.01 A（最小值6.0 A）3	±(1.5% + 0.03%)
		6000 A	0.1 A
	i40s-EL 電流鉗	4 A	1 mA	±(0.7% + 0.02%)
		40 A	10 mA
頻率		42.5 Hz 至 69 Hz	0.01 Hz	±(0.1%)2
輔助輸入		±10 V 直流	0.1 mV	±(0.2% + 0.02%)
電壓最小值/最大值		1000 V	0.1 V	標稱輸入電壓的 ±0.2 %1
電流最小值/最大值		由附件定義	由附件定義	±(5% + 0.2%)
電壓 THD		1000%	0.10%	± 2.5%
電流 THD		1000%	0.10%	± 2.5%
2 至 50 次電壓諧波		1000 V	0.1 V	≥ 1 V：讀數的 ± 5%
				< 1 V：±0.05V
2 至 50 次電流諧波		由附件定義	由附件定義	≥ 電流量程的 3%：讀數的 ± 5%
				< 電流量程的 3%：量程的 ± 0.15%
閃變 P LT，PST		0 至 20	0.01	5%
電流探頭精度
參數	影響量	iFlex1500IP-24	iFlex3000IP-24	iFlex6000IP-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
有功功率 P	PF ≥ 0.99	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
有功電能 Ea
視在功率 S	0 ≤ PF ≤ 1	1.2% + 0.005%	1.2% + 0.0075%	1.7% + 0.0075%	1.2% + 0.005%
視在電能 Eap
無功功率 Q	0 ≤ PF ≤ 1	已測量的視在功率的 2.5%
無功電能 Er
功率因數 PF	-	±0.025
位移功率
因數 DPF/cosΦ
其他不確定度（以量程百分比表示）	V P-N>250 V	0.015%	0.023%	0.023%	0.015%
1 在 100 V 至 500 V 范圍內；也被稱為 Udin 2 0 °C - 45 °C 范圍內：內在精度 x 2，0 °C - 45 °C 范圍外：內在精度 x 3 3 詳細信息請查閱操作員手冊參考條件：環境：23 °C ± 5 °C，儀器運行至少 30 分鐘，無外部電場/磁場，相對濕度 <65 % 輸入條件：Cosφ/PF=1，正弦信號 f=50 Hz/60 Hz，電源 120 V/230 V ±10 %。電流和功率技術指標：輸入電壓單相：120 V/230 V 或三相 wye/delta：230 V/400 V 輸入電流：電流 > 電流量程的 10 % 夾鉗初級導體或中心位置的 Rogowski 線圈溫度系數：28 °C 以上或 18 °C 以下時，每攝氏度增加 0.1 x 指定精度

電氣技術指標
電源
電壓量程	使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V
電壓量程	MA-C8 和使用標準電源線時為 100 V 至 240 V (IEC 60320 C7)
功耗	最大為 50 VA（使用 MA-C8 適配器供電時最大為 15 VA）
效率	≥ 68.2%（符合能效規范）
最大空載損耗	< 0.3 W（僅當使用 IEC 60320 輸入時）
主電源頻率	50/60 Hz ± 15%
電池	鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換）
電池供電的運行時間	通常 4 小時
充電時間	< 6 小時
數據采集
分辨率	16 位同步采樣
取樣頻率	50/60 Hz 時為 10.24 kHz，與電源頻率同步
輸入信號頻率	50/60 Hz（42.5 至 69 Hz）
接線方式類型	1- Φ、1- Φ IT、分相、3- Φ 三角形、3- Φ Y-形、3- Φ Y-形 IT、3- Φ Y-形平衡、3- Φ Aron/Blondel（2 元三角形）、3- Φ 三角形開放臂腳、僅電流（負載研究）
數據存儲	內部閃存（用戶無法更換）
內存容量	典型值：20 個為期 4 周、間隔為 1 分鐘和 500 個事件的記錄會話
基本間隔
測量的參數	電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量
平均間隔	1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘
平均時間最小/最大值	電壓、電流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms）
需求間隔（能量儀表模式）
測量的參數	電能量（Wh、varh、VAh）、PF、最大需量、電能成本
間隔	5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關
電能質量測量
測量的參數	電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD、電壓間諧波、TID V、電流間諧波、TID A、閃變、電源信號、上/下偏差
平均間隔	所有參數 10 分鐘 2 小時（長時間閃變 PLT） 150/180 個周期 (3 s) 諧波（要求軟件許可證 IEEE519/REPORT）
各次諧波	2 至 50 次諧波根據 IEC 61000-4-7 分組用戶可配置取決于應用：子組（諧波 + 間諧波），分組或僅諧波組
間諧波	1 至 50 次間諧波
總諧波失真	按 50 次電壓諧波計算
事件	電壓：暫降、驟升、中斷，電流：浪涌電流 1748：電源信號、瞬態（低頻）
觸發記錄	RMS 曲線圖：每半個電壓和電流周期更新一次的全周期 RMS 記錄最長 11 s（URMS1/2 符合 IEC 61000-4-30）
	電壓和電流波形記錄最長 200 ms，10/12 周期
	電源信號：配置頻率的 10/12 周期 RMS 記錄最長 120s
浪涌電流	RMS 曲線圖基于 1/2 周期 RMS 穩態觸發
閃變	符合 IEC 61000-4-15 和 IEEE 1453
電力線信號	兩個用戶定義的頻率，最高 3 kHz
PQ 狀況	在一個表格中匯總電能質量測量值。提供每個參數的詳細數據
EN 50160	符合標準
可編程 PQ 極限值	使用戶定義的極限值符合當地標準
符合標準
諧波	IEC 61000-4-7：1 類
諧波	IEEE 519（短時間諧波和極短時間諧波）
電能質量	IEC 61000-4-30 A 類、IEC 62586-1、IEC 62586-2（PQI-A-PI 設備）
功率	IEEE 1459
電能質量合規性	EN 50160
安全等級	一般：IEC 61010-1：污染等級 2
	測量：IEC 61010-2-033：CAT IV 600 V / CAT III 1000 V
	電源：過電壓類別 IV，污染等級 2
	鋰離子電池：IEC 62133
接口
USB-A	通過 U 盤進行文件傳輸，固件更新，最大供電電流：120 mA
WiFi	通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制
藍牙	從 Fluke Connect®3000 系列模塊讀取輔助測量數據（需要受支持的 USB 轉 BLE 適配器或 WiFi/BLE 適配器，檢查可用性）
USB-mini	將數據下載到 PC
電壓輸入
輸入通道	4 個（相對于零線的三相電壓）
最大輸入電壓	1000 Vrms、CF 1.7
輸入阻抗	10 MΩ
帶寬	42.5 Hz 至 3.5 kHz
縮放	1:1、可變
電壓安全等級	1000 V CAT III/600 V CAT IV
電流輸入
輸入通道	4 個（三相和零線），為連接的傳感器自動選擇模式
輸入電壓	電流鉗輸入：500 mVrms/50 mVrms；波峰系數 2.8
輸入電壓	Rogowski 羅氏線圈輸入：50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭標稱量程內
量程	使用細柔性電流探頭 i17XX-flex1500 IP 24 為 1 A 至 150 A/10 A 至 1500 A
	使用細柔性電流探頭 i17XX-flex3000 IP 24 為 3 A 至 300 A/30 A 至 3000 A
	使用細柔性電流探頭 i17XX-flex6000 IP 36 為 6 A 至 600 A/60 A 至 6000 A
	40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL）
帶寬	42.5 Hz - 3.5 kHz
縮放	1:1、可變
輔助輸入
輸入通道	2 個（模擬與輔助適配器，或同時最多 2 個 BLE 設備）
輸入范圍	0 至 ± 10 V dc，或 0 至 ± 1000 V dc（使用可選適配器），1 個讀數/秒
比例因數	格式：mx + b（增益和偏移）用戶可配置
顯示的單位	用戶可進行配置（7 個字符，例如 °C、psi 或 m/s）
無線藍牙連接（檢查可用性）
輸入通道	2
支持的模塊	Fluke Connect® 3000 系列
采集	1 個讀數/秒
環境指標
工作溫度	-25 °C 至 +50 °C（-13 °F 至 122 °F）1
存放溫度	無電池：-25 °C - +60 °C (-13 °F - 140 °F)，有電池：-20 °C - +50 °C (−4 °F - 122 °F)
工作濕度	IEC 60721-3-3：3K6：
	-25 °C - +30 °C (-13 °F - +86 °F)：≤ 100 %
	40 °C (104 °F)：55 %
	50 °C (122 °F)：35 %
工作海拔	2000 m（高達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV）
儲存海拔	12,000 m
外殼	IEC 60529：IP50
外殼	IEC 60529：IP65，使用 IP65 防護等級電壓連接器
測振	IEC 60721-3-3 / 3M2
電磁兼容性 (EMC)	EN 61326-1：工業 CISPR 11：Group 1，Class A
	IEC 61000-6-5 發電站環境
	韓國 (KCC)：A 類設備（工業廣播和通訊設備）
	USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備
通用技術指標
保修期	兩年（不包括電池）
	附件：一年
	校準周期：兩年
尺寸	23.0 cm x 18.0 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)
重量	儀器：1 kg (2.2 lb)
防篡改保護	可連接安全電纜（最粗Φ 6mm）
1打開設備之前先將產品預熱到 -10 °C (+14 °F)
i17XX-FLEX1.5KIP 柔性電流探頭技術指標
測量量程	1 至 150 A 交流電/ 10 至 1500 A 交流電
探頭電纜長度	610 mm (24 in)
探頭電纜直徑	7.5 mm (0.3 in)
重量	170 g (0.38 lb)
最小彎曲半徑	38 mm (1.5 in)
無損電流	100 kA (50/60 Hz)
超出工作溫度范圍的溫度系數	讀數的 0.05 %/°C（讀數的 0.028 %/°F）
工作電壓	1000 V CAT III, 600 V CAT IV
輸出電纜長度	2.0 m (6.5 ft)
探頭電纜材質	TPR
重量	115 g
探頭電纜材質	TPR
連接器材質	POM + ABS/PC
輸出電纜	TPR/PVC
工作溫度	測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F)
非工作狀態下溫度	-40 °C 至 +80 °C（-40 °F 至 176 °F）
工作狀態下的相對濕度	15% 至 85% 無冷凝
防護等級	IEC 60529：IP65
保修期	一年

Fluke-1746/B/INTL

移動式在線電能質量分析儀，不帶 iFlex 電流探頭，國際版本
