模擬通道—垂直 |
模擬帶寬 @ 50 Ω (-3 dB) | 350MHz |
上升時間 (典型值) | 1ns |
輸入通道數量 | 4 |
垂直分辨率 | 12bit；增強分辨率模式（ERES）下達到15bit |
帶寬限制器 | 20 MHz, 200 MHz |
靈敏度 | 50 Ω: 1mV–1 V/div； 1 MΩ:1 mV–10 V/div |
DC增益精度 | ±0.5%的全標 ，0V偏置下 |
最大輸入電壓 | 50 Ω: ±5 V max； 1 MΩ: 400 V max. (峰值AC: < 10 kHz + DC) |
輸入阻抗 | 50 Ω ±2%；1 MΩ±2%|| 15 pF |
輸入耦合 | 50 Ω: DC, GND；1 MΩ: AC, DC, GND 50 Ω: DC, GND |
偏置范圍 | 50 Ω: 1mV～4.95mV：±1.6V，5mV～9.9mV：±4V，10mV～19.8mV：±8V， 20mV～1V：±10V
1 MΩ:
1mV～4.95mV：±1.6V，5mV～9.9mV：±4V，10mV～19.8mV：±8V， 20mV～100mV：±16V，102mV～198mV：±80V，200mV～1V：±160V， 1.02V～10V：±400V |
偏置精度 | ±(0.5%的全標 + 1.0%的偏置值 + 1 mV+0.05%的最大偏置) |
模擬通道—采集 |
采樣率（單次） | 10GS/S |
采樣率（RIS模式） | 125GS/S |
存儲深度 | 標配：12.5 Mpts/Ch ( 所有通道), 25 Mpts ( 疊加模式) 選配：25 Mpts/Ch ( 所有通道), 50 Mpts ( 疊加模式) |
采樣模式 | 實時、滾動、RIS（隨機交織采樣），順序模式（最高分成10,000 段內存，死區時間降至1μs） |
時基范圍 | 20 ps/div–10000 s/div; RIS 模式 at ≤ 10 ns/div; 滾動模式 at ≥ 100 ms/div and ≤ 5 MS/s |
時基精度 | ±2.5 ppm for 5 to 40C + 1.0 ppm/year from calibration |
觸發系統 |
觸發模式 | 正常觸發, 自動觸發, 單次觸發, 停止觸發 |
觸發源 | 所有輸入通道、外部觸發、Ext/10、數字線觸發 |
耦合模式 | DC, AC, HFRej, LFRej |
觸發前延遲 | 0-100%的全標度 |
觸發后延遲 | 0–10,000格 |
遲滯 | 2ns 到 20s 或 1,000,000,000 個事件 |
內部觸發范圍 | 距中心±4.1格 |
外部觸發范圍 | Ext: ±400mV, Ext/10: ±4V |
觸發類型 | 邊沿，毛刺，寬度，邏輯（碼型），電視(NTSC, PAL, SECAM, HDTV–720p, 1080i, 1080p), 欠幅脈沖，轉換速率，間隔（信號或碼型），跌落，判定（狀態或邊沿） |
測量，縮放和數學工具 |
測量參數 | 可以在任何波形上一次計算最多8 個下述參數：幅度、面積、底部（低）、延遲、Δ 周期@ 幅值、Δ 時間@ 幅值、占空比、占空比@ 幅值、邊沿@ 幅值、下降時間（90%-10%），下降時間(80%–20%)、頻率、頻率@ 幅值、最大值、平均值、最小值、過沖+、過沖-、周期、周期@ 幅值、峰峰值、相位、上升時間(10%–90%)、上升時間(20%–80%)、RMS、偏移、標準偏差、時間@ 幅值、頂部（高）、寬度+、寬度-，可以進行選通和門限測量。 |
縮 放 | 使用前面板的QuickZoom 按鈕，或使用觸摸屏或鼠標，在縮放區域周圍畫一個框。 |
數學函數 | 函數包括：加，減，乘，除，絕對值，平均值（加總或連續），導數，包絡，增強分辨率（至15-bit），Floor，積分，反轉，倒數，Roof，平方，平方根、趨勢和FFT（高達1Mpts，支持功率頻譜輸出和矩形，VonHann 和FlatTop 窗口）。一次可以定義2 個數學函數，兩個函數可以連接起來。 |
探頭 |
標配探頭 | PP018(5mm) 每通道一支 |
探頭系統 | BNC 接口，ProBus 探頭系統適合連接有源探頭、電流探頭和差分探頭 |
顯示系統 |
顯示類型 | 12.1 英寸 TFT-LCD 觸摸寬屏 |
分辨率 | 1280 x 800 像素 |
擴展性 |
以太網 | (2)10/100/1000Base-T 以太網接口 (RJ-45) |
USB | USB 端口×6（側面4 個，正面2 個） |
USB 設備接口 | (1) USBTMC |
GPIB( 選配) | 支持IEEE – 488.2 |
外接顯示器端口 | 標準 15-pin D-Type SVGA-compatible DB-15 連接器、DVI 連接器、HDMI 連接器 |
遠程控制 | 通過Windows Automation，或通過Teledyne LeCroy 遠程命令套件 |
網絡通信標準 | VXI-11 or VICP, LXI Class C 兼容 |
處理器CPU |
類 型 | Intel B810 Celeron processor 1.6 GHz 及以上型號 |
內 存 | 標準2GB |
操作系統 | Windows Embedded Standard 7 64-Bit |
硬 盤 | 64GB 固態硬盤或更高 |
供電要求 |
電壓 | 100-240 VAC + 10% at 45-440 Hz; 自動AC 電壓選擇 |
功率 | 200 W / 200 VA |
最大功耗 | 320W/320VA |
使用環境 |
環境溫度 | 操作溫度: 5 °C to 40 °C; 存儲溫度: -20 °C to 60 °C |
環境濕度 | 操作濕度: 5% to 90% 相對濕度 ( 非凝結) 最高 +31 °C, 最高限制 50% 相對濕度( 非凝結) +40 °C; 存儲濕度: 5% to 95% 相對濕度 ( 非凝結) 于MIL-PRF-28800F |
海拔 | 操作海拔: 3,048 m (10,000 ft) max at ≤ 30C; 非操作海拔: Up to 12,192 m (40,000 ft) |
物理尺寸 |
外觀尺寸(高x寬x厚) | 11.48”H x 15.72”W x 5.17“D (291.7 mm x 399.4 mm x 131.31 mm) |
凈重 | 5.71 kg (12.6 lbs) |
認證 |
CE認證 | Low Voltage Directive 2006/95/EC EN 61010-1:2010, EN 61010-2-030:2010 EMC Directive 2004/108/EC EN 61326-1:2006, EN61326-2-1:2006 |
UL與cUL | UL 61010-1 (3rd Edition), UL 61010-2-030 (1st Edition) CAN/CSA C22.2 No.61010-1-12 |
存儲器選件 |
25 Mpts/CH (50 Mpts interleaved) memory |
硬件選件 |
可更換固態硬盤包（包括拆裝工具和2 塊固態硬盤） |
可更換固態硬盤 |
通用附件 |
外接GPIB 附件 |
軟攜帶包 |
上機架附件 |
附件收容袋 |
軟件附件 |
電力通信掩碼測試包 |

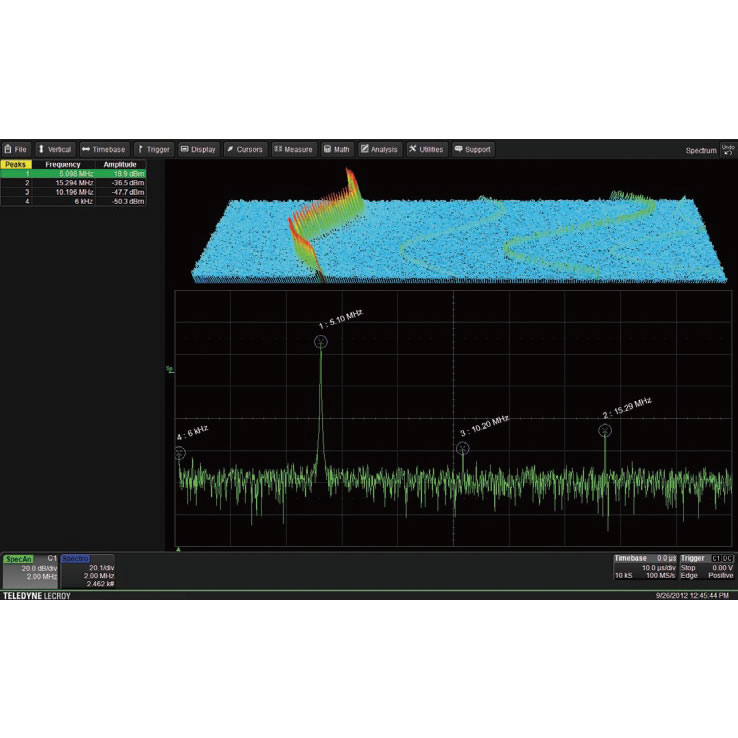

頻譜分析選件 |
功率電源分析選件 |
