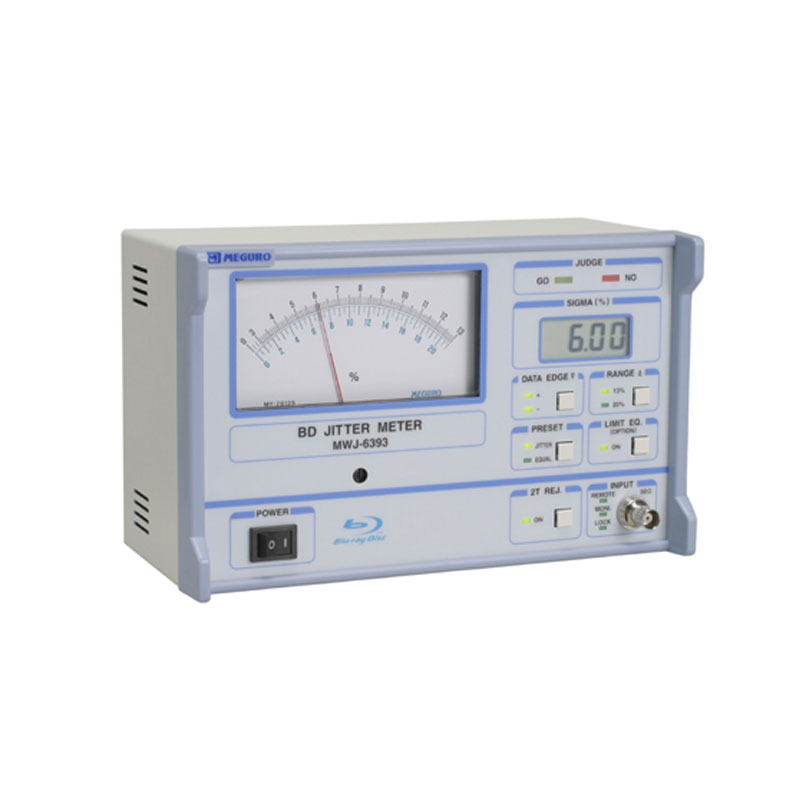

本機是輸入DVD或DVD-ROM的數據(EFM Plus)信號,以從內部PLL電路抽出的時鐘信號為基準,測定并表示數據信號之抖動量的全T抖動測定裝置。
由于內置了數碼式均衡電路,可以任意設定均衡電路的特性。
本機搭載有INHIBIT機能,即使對含有跳軌等信號也可安定測量。
表頭的指示是以時鐘周期作為基準,將所測定之抖動值的西格馬值以百分比(%)表示。
數據信號的極性可從+,-,或+/-中選擇。并且可將所測定的抖動量與預先設定的判定值(PRESET值)比較后,進行GO/NO-GO判定,并以LED表示。
| ■ | 本機內置了特性任意可變的數碼式均衡電路,可任意設定均衡電路的特性。
所以可應用戶各自特有激光頭之性能作最適合的配置。 |
| ■ | 可從表頭或LCD顯示器上直讀抖動測量值。 |
| ■ | 抖動量測量值是將數據信號與時鐘信號之間的時間差變換為西格馬(SIGMA)值,將抖動量與時鐘周期的比值以百分比方式表示。 |
| ■ | 由于抖動量測量方法采用了T/V變換方式,可連續地讀取抖動變動量。 |
| ■ | 數據信號的測定可在脈沖上升沿, 脈沖下降沿以及雙脈沖沿三種方式中任意選擇。 |
| ■ | 通過向INHIBIT輸入端口輸入信號,即使對含有跳軌等信號也可準確測量。 |
| ■ | 可將所測量的抖動值與預先設定的判定值(PRESET值)比較后,進行GO/NO-GO判定。 |
| ■ | 為了保護設定,設置了面板按鍵鎖定機能。 |
| ■ | 可通過輸入控制信號進行外部搖控。 |
| 輸入部分 |
| 數據輸入信號 | EFM Plus信號 (RF信號或2值化信號) |
| 輸入阻抗 | 約1MΩ 非平衡 |
| 輸入容量 | 25pF以下 |
| 輸入信號電平 | 0.1Vp-p ～ 2Vp-p |
| 測定時鐘頻率范圍 | 25.5 ～ 28.5MHz |
| INHIBIT輸入信號 | TTL電平,邏輯 低電位激活(可進行邏輯轉換) |
| 抖動測定部分 |
| 表示方法 | 在表頭及LCD顯示器上以百分比方式顯示。 |
| 測定范圍 | 10%及20% |
| 抖動測定范圍 | 對時鐘脈沖沿±0.5T |
| 測定精度 |
| • 表頭表示 | 滿刻度值的±5%以內 |
| • 數字表示 | ±(3% of reading +20 digits),最小分辨率; 0.01% |
| • 基準時鐘 | 內部PLL時鐘 |
| 測定數據脈沖沿 | +,-,±(選擇) |
| 均衡器(只有RF) |
| • 頻率特性 | 符合JIS×6241標準 |
| • 標準設定 | +3.2dB±0.3dB (5.16MHz-200KHz @27MHz) |
| • 可變范圍 | 0 ～ 7dB, 0.2dB階躍 |
| • 群遲延特性 | 最大5ns (1MHz～6.5MHz) |
| 低通濾波器特性 | 第6貝塞爾 Fc=8.46MHz |
| 截至方波特性 | JIS×6241基準 |
| PLL特性 | JIS×6241基準 |
| 輸出部分 |
| 記錄出力 | 1VDC±5%以內 (開放端 滿刻度時) |
| 監視器輸出 | 輸入電平的-6dB±1dB以內 (50Ω±10%終端負載時) |
| 遙控端口 | 根據外部信號DATA EDGE，RANGE,EQUALIZER,ON/OFF可進行轉換,并用TTL電平輸出判定結果 |
| 輸出選項(OPTION) |
| 均衡器輸出 | 約0.65Vp-p (50Ω終端時) |
| 抖動輸出 | 0.1Vr.m.s.±10% (50Ω終端時) |
| 數據輸出 | 0.5Vp-p (50Ω終端時) |
| 時鐘輸出 | 0.5Vp-p (50Ω終端時) |
| 其 他 |
| 動作溫度范圍 | +5ºC ～ +40ºC |
| 電源電壓 | AC 100/120V ～ 220/240V , 15VA |
| 外形尺寸 | 約 240 (W) ×154 (H) ×130 (D) mm 不包含突起部分 |
| 重量 | 約2.05kg |
