基本配置
| |
|
產品名稱
|
數字高壓絕緣測試儀
|
|
產品型號
|
3126
|
|
顯示特性
| |
|
顯示器
|
液晶顯示
|
|
絕緣測試電壓
| |
|
量程范圍
|
直流電壓 ±30～±600V
交流電壓 30～600V(50/60Hz)
|
|
準確度
|
±2%rdg±3dgt
|
|

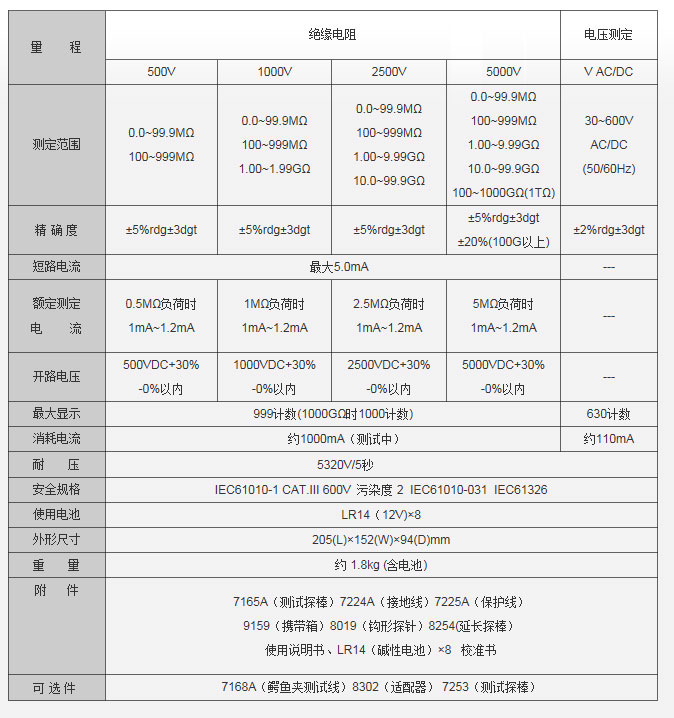

絕緣電阻測量
| |
|
量程范圍
|
0.0～99.9MΩ 100～999MΩ 1.00～9.99GΩ 10.0～99.9GΩ 100～1000GΩ
|
|
分辨率
|
30～6000V(分辨率10V)：±10%rdg±20V
|
|
準確度
|
500V/1000V/2500V ±5%±3dgt
5000V 100GΩ以上 ±20%rdg
|
|
短路電流
|
最大短路電流5mA
|
|
額定測試電流
|
0.5MΩ時 1mA以上1.2mA以下
1MΩ時 1mA以上1.2mA以下
2.5MΩ時 1mA以上1.2mA以下
5MΩ時 1mA以上1.2mA以下
|
|
極化指數測量
|
4以上 最佳
4～2 良好
2.0～1.0 要注意
1.0以下 不良
|
|
吸收比測量
|
1.4以上 最佳
1.25～1.0 良好
1.0以下 不可
|
|
附件
| |
|
標配
|
測試探棒 MODEL 7165 接地線 MODEL7224 保護線 MODEL7225 堿性干電池（LR14）×8節 使用說明書 硬箱 MODEL 9124
|
|
選配
|
勾形頭部 MODEL 8019 記錄儀適配器 MODEL 8302 鱷魚夾測試線 MODEL 7168
|
|
電源特性
| |
|
電壓
|
DC12V：堿性干電池(LR14)×8節
|
|
環境特性
|
海拔2000m高度以下
保證精度溫濕度范圍 23℃±5℃ 相對濕度85％以下 （無結露）
使用溫濕度范圍 0℃～40℃ 相對濕度85％以下 （無結露）
保存溫濕度范圍 －20℃～60℃ 相對濕度75％以下 （無結露）
|
|
物理特性
| |
|
尺寸
|
205（L）×152（W）×94（D）mm
|
|
重量
|
約1.8kg（含電池）
|
|
其它
| |
|
其它特點
|
自動放電功能 測試容量性負荷等的絕緣電阻時，測試后自動釋放充電電荷。放電狀態可在電壓監控模式中確認。
適用于昏暗場所及夜間作業的背光燈顯示屏。
測試結果通過條形圖顯示。
蜂鳴，通電警告功能。
自動關機功能。 為避免由于忘記切斷電源造成的電池浪費，約10分鐘不操作測試鍵后自動切斷電源。
自動測試顯示誘電吸收比（DAR）、極化指數（PI）。
外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。
|
