| 型號 | DSO7302B
DSO7304B | DSO7202B
DSO7204B | DSO7102B
DSO7104B | DSO7082B
DSO7064B |
| 模擬帶寬 | 300MHz | 200MHz | 100MHz | 80MHz/60MHz |
| 實時采樣 | 2GSa/s |
| 記錄長度 | 64K |
| 時基范圍（s/div） | 2ns/div-40s/div | 4ns/div-40s/div |
| 通道間延時 | 500ps |
| 垂直系統 |
| AD轉換器 | 8bit分辯率，兩通道同時采集 |
| 垂直靈敏度 | 2mV/div～5V/div （在BNC輸入處） |
| 垂直位移范圍 | ±50V(5V/div),±40V(2V/div～500mV/div),
±2V(200mV/div～50mV/div)±400mV(20mV/div～2mV/div) |
| 上升時間 (在BNC處) | ≤1.2ns | ≤1.8ns | ≤3.5ns | ≤4.4ns/≤5.8ns |
| 直流增益精度 | 2mV/div～5mV/div ±4% (采樣或平均值采樣)
10mV/div～5V/div ±3% (采樣或平均值采樣) |
| 觸發系統 |
觸發靈敏度
（邊沿觸發） | 直流：從直流到10MHz為1格，從10MHz到100M為1.5格;從100MHz到300MHz為2格；
EXT: 從直流到40MHz為200mV; EXT/5: 從直流到40MHz為1V;
交流： 衰減10Hz以下信號;
高頻抑制: ＞80kHz時將衰減信號;
低頻抑制： ＜150kHZ時將衰減信號;
噪聲抑制： 減小觸發靈敏度 |
| 觸發電平范圍 | 內部： 距顯示屏中心±8div
外部(EXT)： ±1.2V; 外部（EXT/5）：±6V |
| 觸發電平精確度(典型） | 內部: ±(0.3div×V/div) (距屏幕中心±4div 范圍內)
EXT：±(6%設定值+40mV)
EXT/5：±(6%設定值+200mV) |
| 釋抑范圍 | 100ns-10s |
| 觸發類型 | 視頻，邊沿，脈寬，斜率，超時，交替觸發 |
| 觸發頻率計數器 | 讀數分辨率: 6位;
精度（典型）:±30ppm（包括所有頻率參考誤差和±1計算誤差);
頻率范圍:交流耦合、從最小10Hz到額定帶寬 |
| 測量 |
| 光標測量 | 手動模式：光標間的電壓差△V； 光標間的時間差△T； △T的倒數，以Hz為單位（1/△T）;
追蹤模式：波形點的電壓值和時間值 |
| 自動測量（32種） | 頻率、周期、平均值、峰峰值、均方根、最大值、最小值、上升時間、下降時間、正頻寬、負頻寬、上升沿相位差、下降沿相位差、正占空比、負占空比、底端值、頂端值、中間值、幅值、過沖、預沖、周期平均值、周期均方值、下降沿過沖、上升沿預沖、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
| 通用特性 |
| 顯示類型 | 7"TFT 16位真彩液晶屏 |
| 顯示分辯率 | 800*480 分辨率 |
| 對比度 | 16檔可調且屏幕顯示調節進度條 |

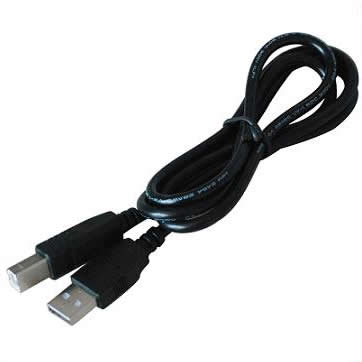

| 接口 | USB主從接口 |
| 電源電壓 | 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ;
120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ |
| 功耗 | <30W |
| 保險絲 | 2A，T 級，250V |
| 尺寸 | 長：（313mm） 寬：（108mm）高：（142mm） |
| 重量 | 不含包裝：2.08KG |
